Распределительный шкаф Schneider Electric с номинальным током 4000 А, модульной конструкцией, исполнением с фиксированными или выдвижными элементами и степенью защиты IP54 для распределения электроэнергии.

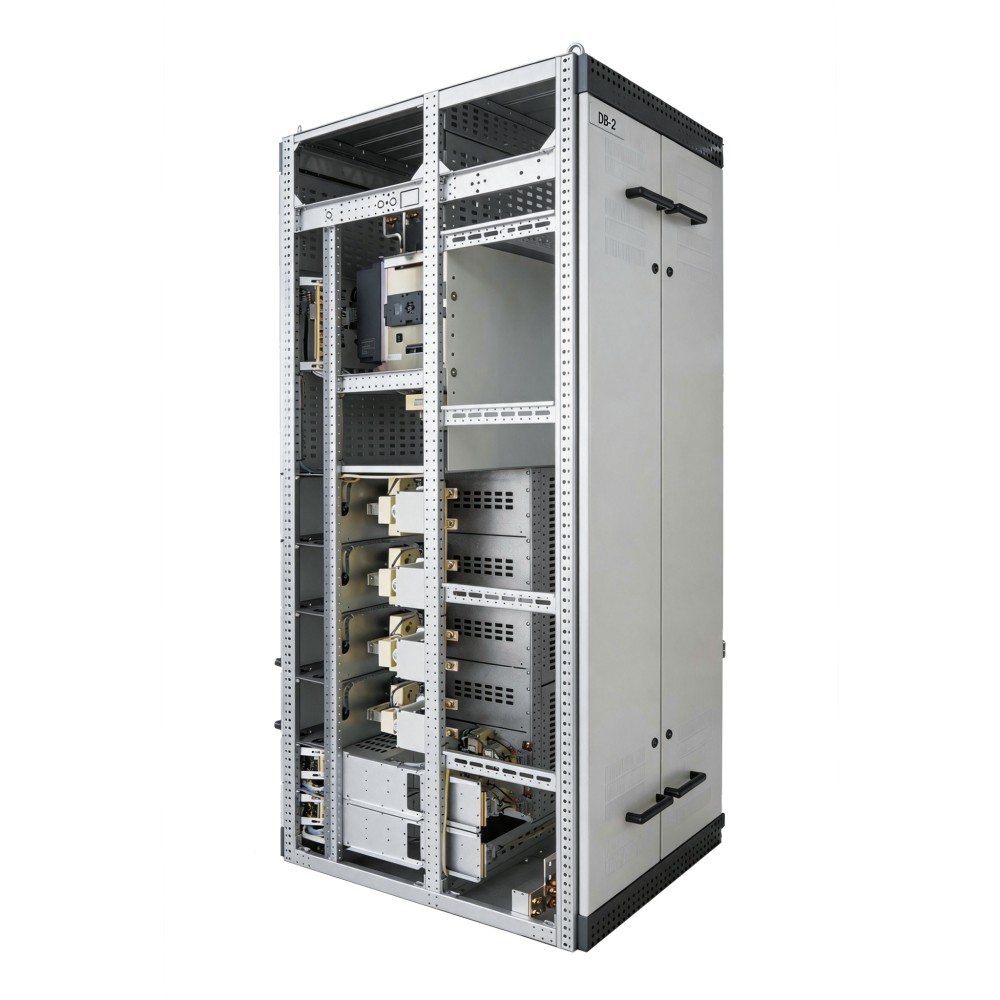

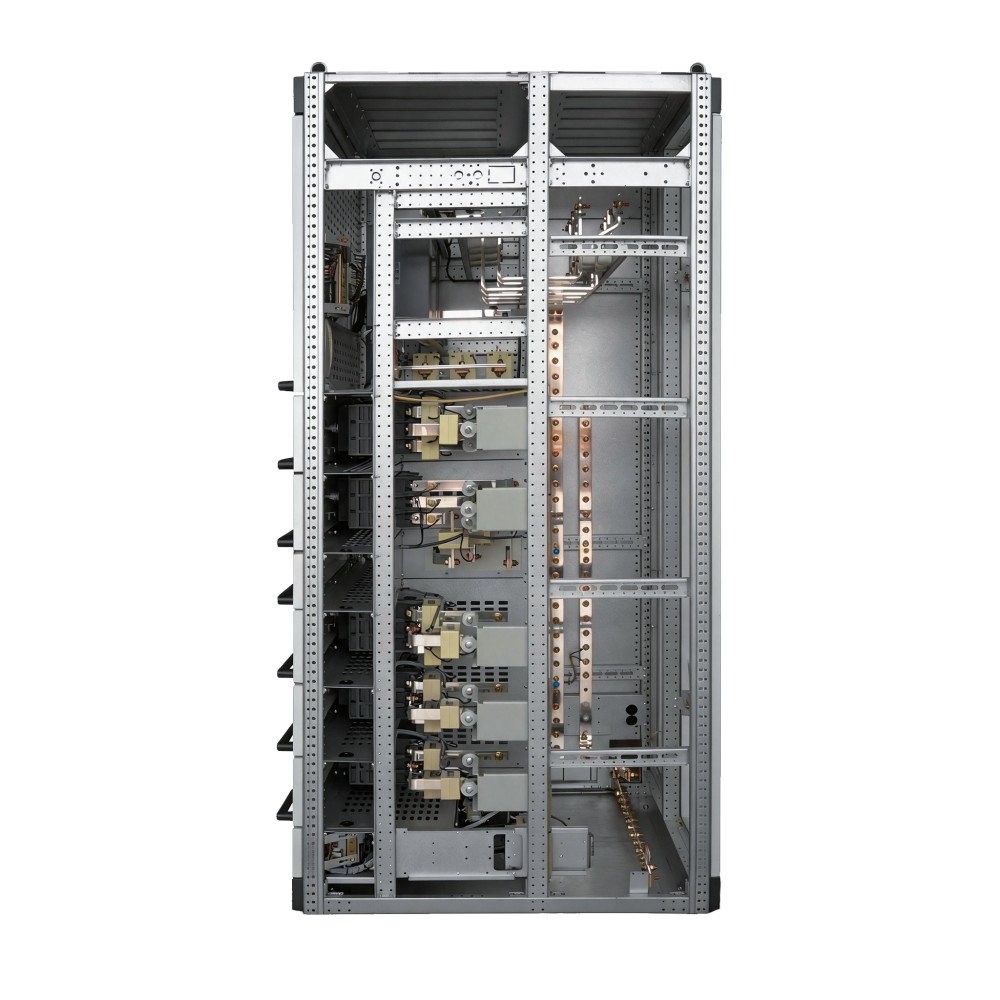

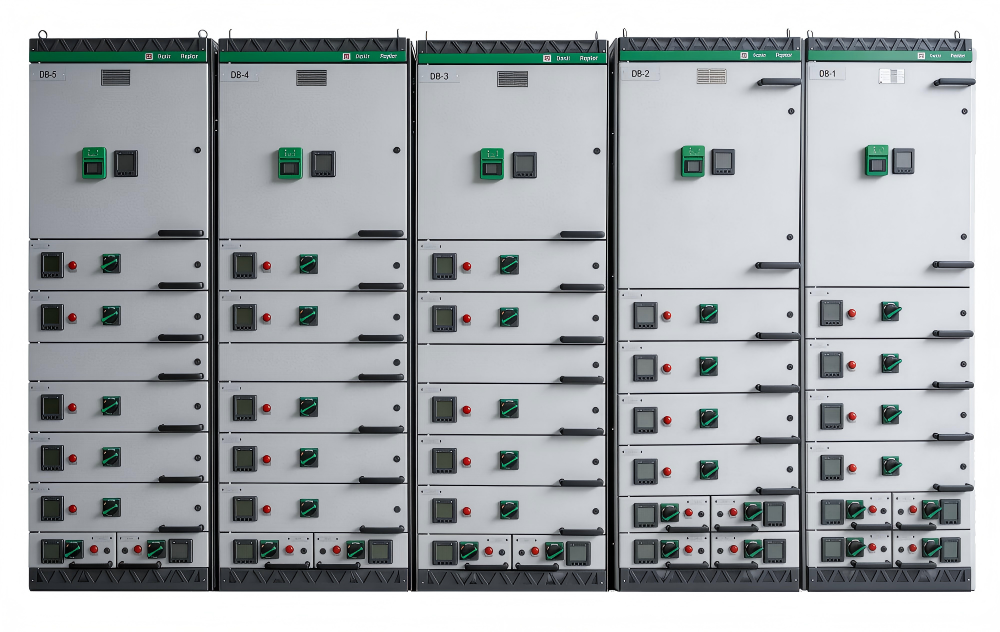

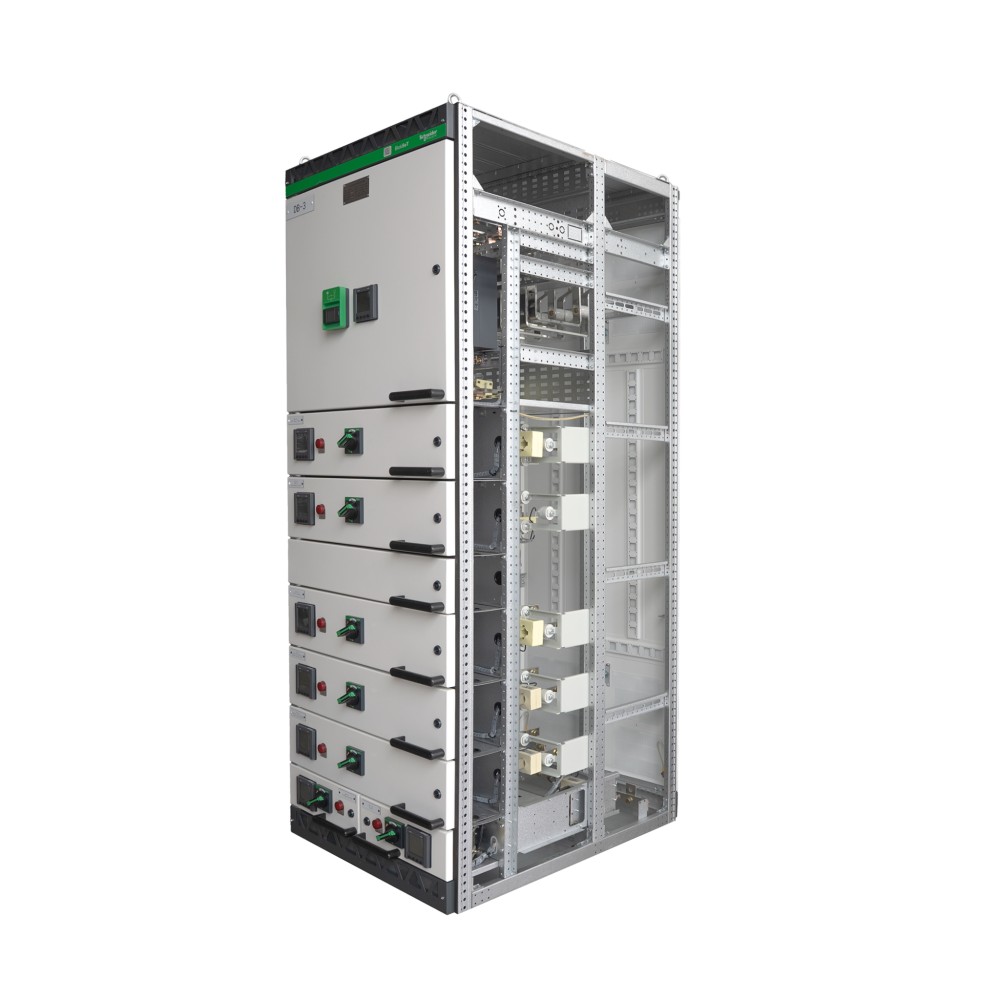

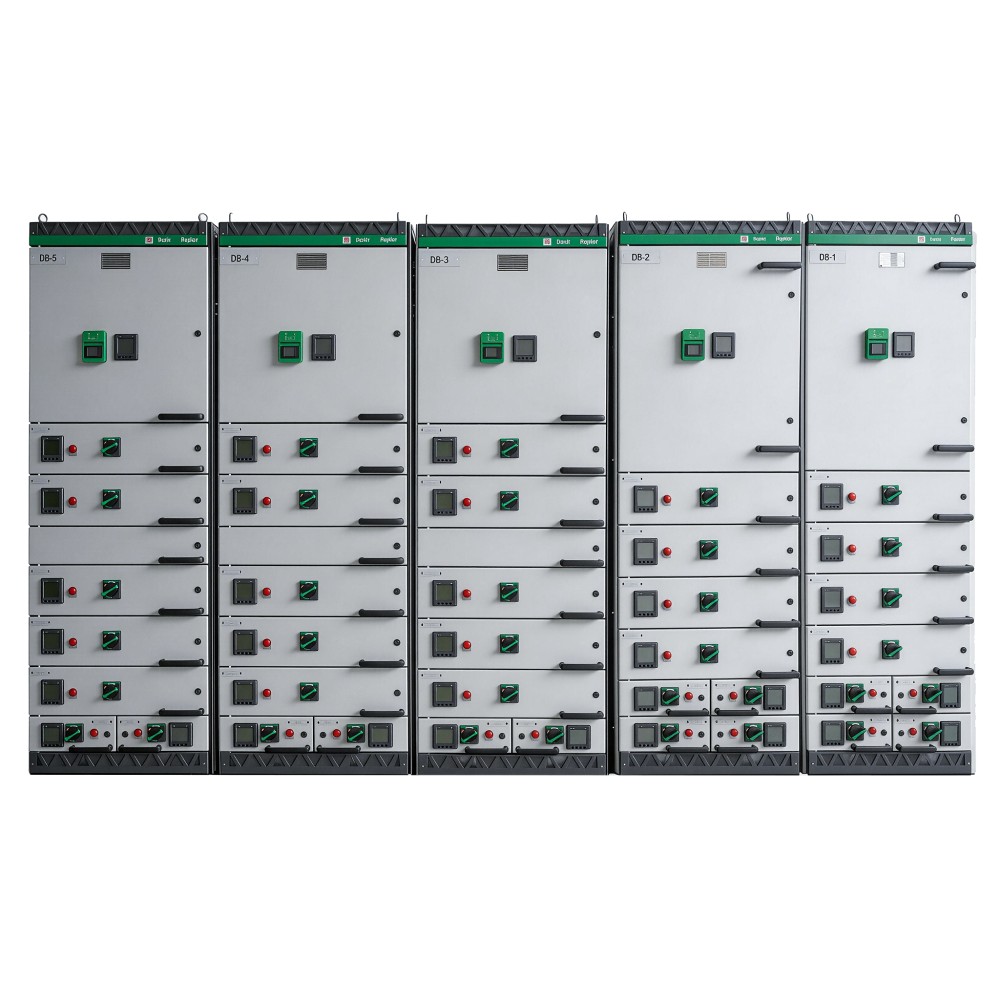

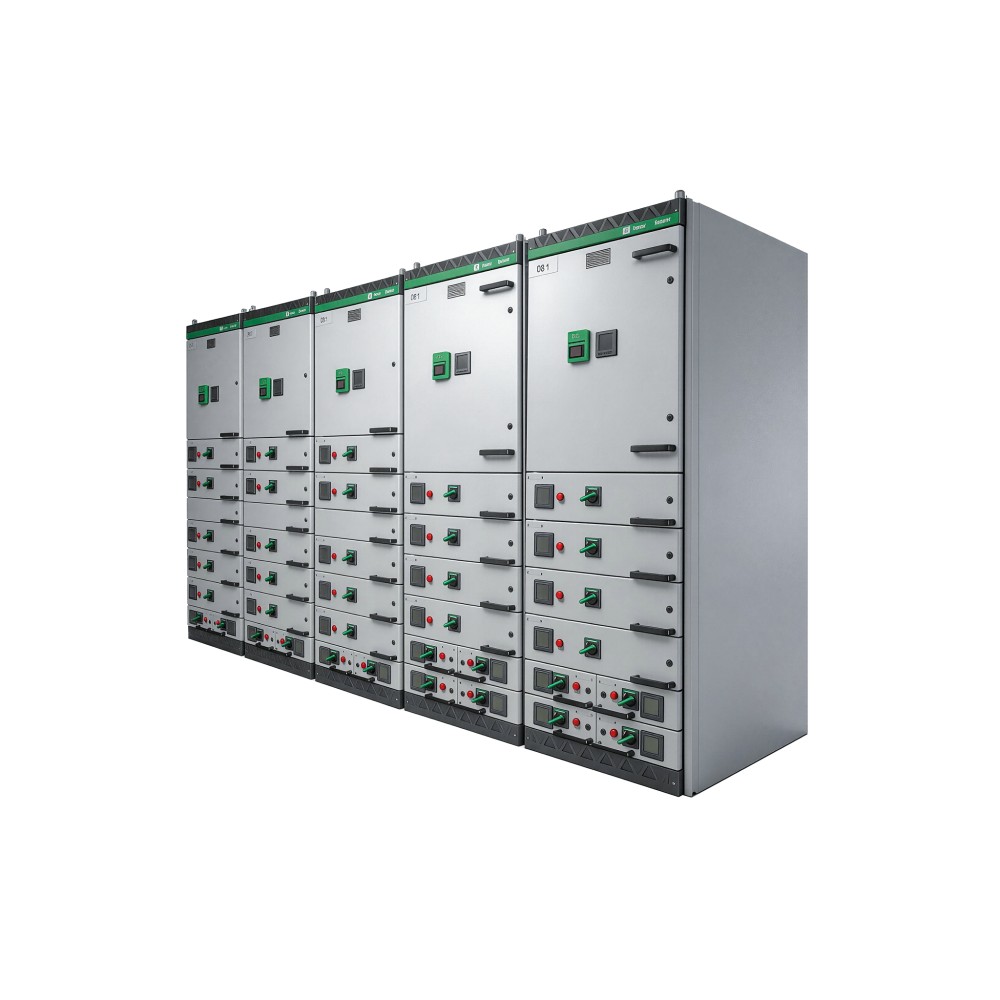

Распределительный шкаф Blockset, использующий передовые технологии компании Schneider Electric, обеспечивает высокопроизводительное распределение электроэнергии для критически важной инфраструктуры центров обработки данных. Шкаф доступен в исполнениях с фиксированными перегородками и выкатными элементами; данное решение в полной мере реализует преимущества компонентов Schneider Electric. Горизонтальная главная шина расположена стратегически — в верхней части шкафа — для эффективной маршрутизации электроэнергии, а вертикальная шина размещена сбоку или сзади для гибкого подключения кабелей с любого направления. Все функциональные блоки выполнены по модульной конструкции, что упрощает техническое обслуживание и масштабирование. Шкаф выпускается в трёх конфигурациях: вводной шкаф (1200×2200×1000 мм), шкаф отходящих линий и шкаф управления (оба — 900×2200×1000 мм). При номинальных токах до 4000 А и способности выдерживать короткое замыкание в течение заданного времени до 100 кА (горизонтально) и 85 кА (вертикально) шкаф Blockset спроектирован для применения в высокомощных системах. Возможность соединения «спина к спине» позволяет сократить общую длину на половину, максимально повысив эффективность использования пространства в электропомещениях.
| Модель | модель 4000 А | модель 3150 А | модель 1600 А |
|---|---|---|---|
| Номинальный ток | 4000A | 3150A | 1600A |
| Кратковременная выдерживаемая нагрузка горизонтальной шины | 100 кА / 220 кА | 100 кА / 220 кА | 100 кА / 220 кА |
| Кратковременная выдерживаемая нагрузка вертикальной шины | 85 кА / 187 кА | 85 кА / 187 кА | 85 кА / 187 кА |
| Спецификация шины | 5 × (100 × 5 мм) | 4 × (100 × 4 мм) | 1×(1×1000 мм) |
| Материал зажима шин |
Поликарбонат LEXAN R500 + алюминий алюминиевый сплав ENAW-5754 H111 |
Поликарбонат LEXAN R500 + алюминиевый сплав ENAW-5754 H111 | Поликарбонат LEXAN R500 + алюминиевый сплав ENAW-5754 H111 |
| Ширина шкафа | 900 мм | 900 мм | 900 мм |
| Защитный рейтинг | IP30 / IP54 | IP30 / IP54 | IP30 / IP54 |
| Номинальное изоляционное напряжение | Переменный ток 660 В / 1000 В | Переменный ток 660 В / 1000 В | Переменный ток 660 В / 1000 В |
| Номинальный пиковый ток выдержки | 63 / 105 / 187 / 220 кА | 63 / 105 / 187 / 220 кА | 63 / 105 / 187 / 220 кА |
| Типы шкафов | Вводной (1200×2200×1000) / Отходящий (900×2200×1000) / Управляющий (900×2200×1000) | Вводной / Отходящий / Управляющий | Вводной / Отходящий / Управляющий |
Поддерживает номинальные токи до 4000 А при кратковременной выдерживаемой токовой нагрузке горизонтальной шинной системы до 100 кА для требовательных энергетических применений.
Использует компоненты и инженерный опыт компании Schneider Electric для обеспечения превосходной надёжности и производительности.

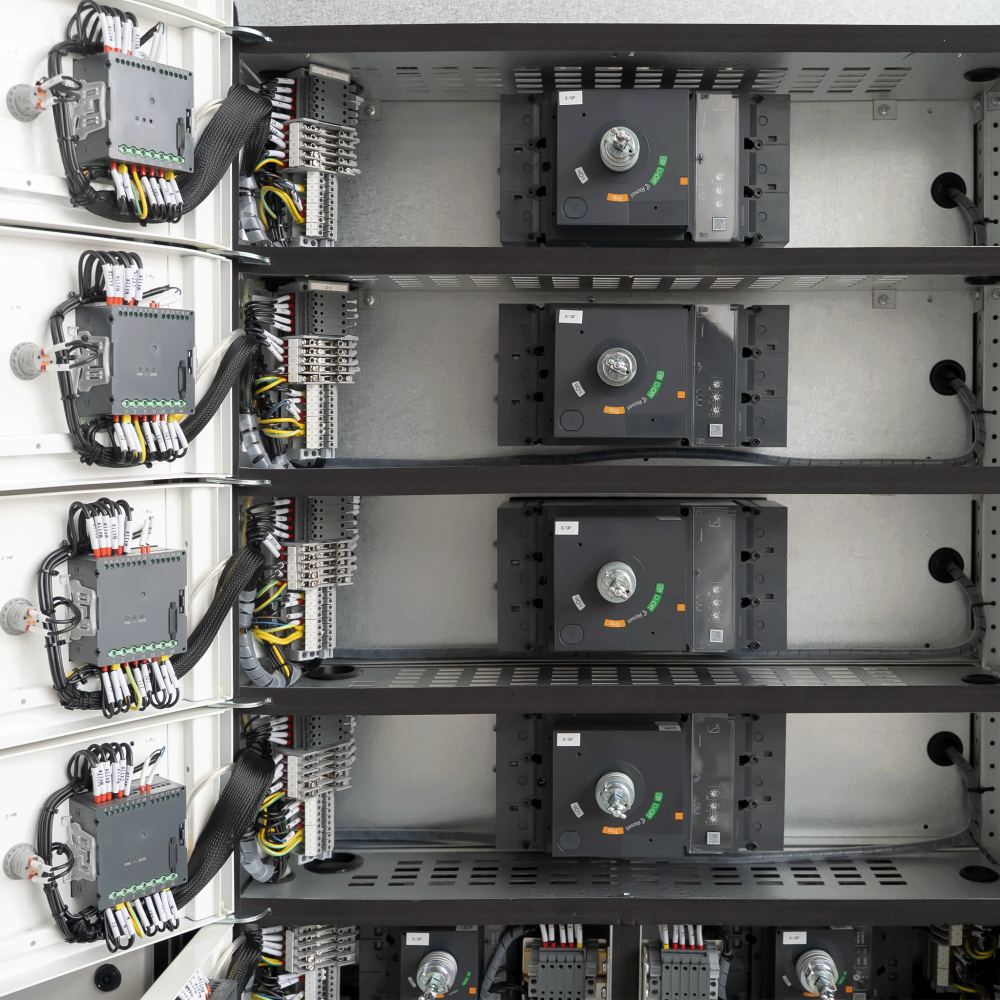

Доступен в исполнениях с фиксированными перегородками и выкатными элементами; возможны варианты исполнения шкафов ввода, шкафов отходящих линий и шкафов управления.
Соединение «спина к спине» сокращает общую длину на половину, оптимизируя использование площади электрощитовой.
